k8s监控体系-墨盒监控
一、Prometheus 监控简介
Prometheus 监控分为两种：
白盒监控墨盒监控
白盒监控：是指我们日常监控主机的资源用量、容器的运行状态的运行数据。这些都是支持业务和服务的基础设施，通过白盒能够了解其内部的实际运行状态，通过对监控指标的观察能够预判可能出现的问题，从而对潜在的不确定因素进行优化。
墨盒监控：即以用户的身份的外部可见性，常见的黑盒监控包括
HTTP探针、TCP探针、Dns、Icmp等用于检测站点、服务的可访问性、服务的连通性，以及访问效率等。
两者比较：黑盒监控相较于白盒监控最大的不同在于黑盒监控是以故障为导向当故障发生时，黑盒监控能快速发现故障，而白盒监控则侧重于主动发现或者预测潜在的问题。一个完善的监控目标是要能够从白盒的角度发现潜在问题，能够在黑盒的角度快速发现已经发生的问题。
1.1、Blackbox Exporter 部署
Exporter Configmap 定义，可以参考下面两个链接
https://github.com/prometheus/blackbox_exporter/blob/master/CONFIGURATION.md
https://github.com/prometheus/blackbox_exporter/blob/master/example.yml
首先得声明一个 Blackbox 的 Deployment，并利用 Configmap 来为 Blackbox 提供配置文件。
apiVersion: v1
kind: ConfigMap
metadata:
name: blackbox-config
namespace: monitoring
data:
blackbox.yml: |-
modules:
http_2xx: # http 检测模块 Blockbox-Exporter 中所有的探针均是以 Module 的信息进行配置
prober: http
timeout: 10s
http:
valid_http_versions: ["HTTP/1.1", "HTTP/2"]
valid_status_codes: [200] # 默认 2xx，这里定义一个返回状态码，在grafana作图时，有明示。
method: GET
headers:
Host: prometheus.example.com
Accept-Language: en-US
Origin: example.com
preferred_ip_protocol: "ip4" # 首选IP协议
no_follow_redirects: false # 关闭跟随重定向
http_post_2xx: # http post 监测模块
prober: http
timeout: 10s
http:
valid_http_versions: ["HTTP/1.1", "HTTP/2"]
method: POST
# post 请求headers, body 这里可以不声明
headers: # 使用 json 格式
Content-Type: application/json
body: '{"text": "hello"}'
preferred_ip_protocol: "ip4"
tcp_connect: # TCP 检测模块
prober: tcp
timeout: 10s
dns_tcp: # DNS 通过TCP检测模块
prober: dns
dns:
transport_protocol: "tcp" # 默认是 udp
preferred_ip_protocol: "ip4" # 默认是 ip6
query_name: "kubernetes.default.svc.cluster.local" # 利用这个域名来检查 dns 服务器
# query_type: "A" # 如果是 kube-dns ，一定要加入这个，因为不支持Ipv6
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: blackbox
namespace: monitoring
spec:
replicas: 1
revisionHistoryLimit: 3
selector:
matchLabels:
app: blackbox
strategy:
rollingUpdate:
maxSurge: 30%
maxUnavailable: 30%
type: RollingUpdate
template:
metadata:
labels:
app: blackbox
spec:
containers:
- image: prom/blackbox-exporter:v0.16.0
name: blackbox
args:
- --config.file=/etc/blackbox_exporter/blackbox.yml # ConfigMap 中的配置文件
- --log.level=info # 日志级别，可以把级别调到 error
ports:
- containerPort: 9115
volumeMounts:
- name: config
mountPath: /etc/blackbox_exporter
volumes:
- name: config
configMap:
name: blackbox-config
---
apiVersion: v1
kind: Service
metadata:
name: blackbox
namespace: monitoring
spec:
selector:
app: blackbox
ports:
- port: 9115
targetPort: 9115# 部署
$ kubectl apply -f prometheus-blackbox.yaml
configmap/blackbox-config created
deployment.apps/blackbox created
service/blackbox created二、定义 BlackBox 在 Prometheus 抓取设置
下面抓取设置，都存放在
prometheus-additional.yaml文件中，设置可参考https://github.com/prometheus/prometheus/blob/master/documentation/examples/prometheus-kubernetes.yml
2.1、DNS 监控
- job_name: "blackbox-k8s-service-dns"
scrape_interval: 30s
scrape_timeout: 10s
metrics_path: /probe # 不是 metrics，是 probe
params:
module: [dns_tcp] # 使用 DNS TCP 模块
static_configs:
- targets:
- kube-dns.kube-system:53 # 不要省略端口号
relabel_configs:
- source_labels: [__address__]
target_label: __param_target
- source_labels: [__param_target]
target_label: instance
- target_label: __address__
replacement: blackbox:9115 # 服务地址，和上面的 Service 定义保持一致更新 additional-configs secrets配置
，Prometheus 会自动 reload
或者手动通过NodePort端口：curl -XPOST http://0.0.0.0:31122/-/reload

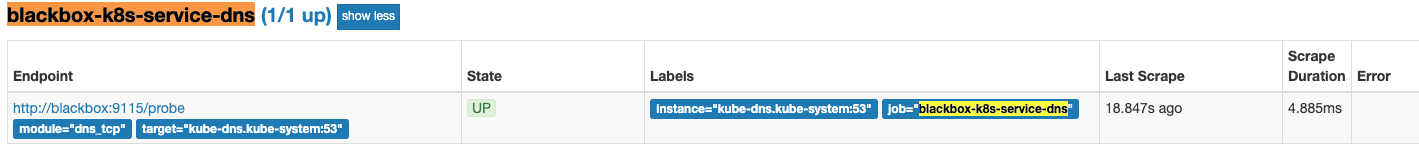

打开 Prometheus 的 Target 页面，就会看到 上面定义的
blackbox-k8s-service-dns 任务，到 graph 页面，可以使用
probe_success 和 probe_duration_seconds
等来检查历史结果
2.2、HTTP 监控（K8S 内部发现方法）
发现 Service 监控
- job_name: 'kubernetes-http-services'
metrics_path: /probe
params:
module: [http_2xx] # 使用定义的http模块
kubernetes_sd_configs:
- role: service # service 类型的服务发现
relabel_configs:
# 只有service的annotation中配置了 prometheus.io/http_probe=true 的才进行发现
- source_labels: [__meta_kubernetes_service_annotation_prometheus_io_http_probe]
action: keep
regex: true
- source_labels: [__address__]
target_label: __param_target
- target_label: __address__
replacement: blackbox:9115
- source_labels: [__param_target]
target_label: instance
- action: labelmap
regex: __meta_kubernetes_service_label_(.+)
- source_labels: [__meta_kubernetes_namespace]
target_label: kubernetes_namespace
- source_labels: [__meta_kubernetes_service_name]

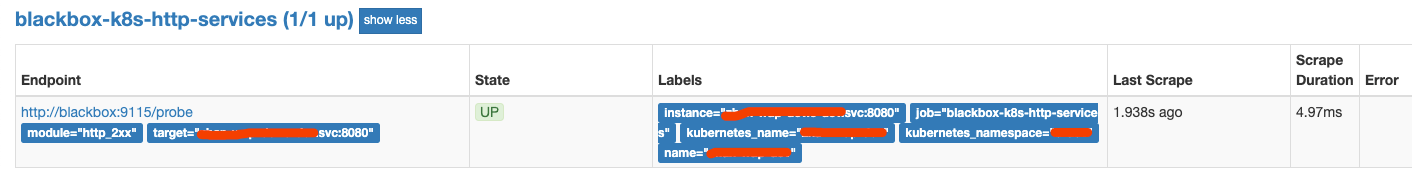

target_label: kubernetes_name按上面方法重载 Prometheus，打开 Prometheus 的 Target 页面，就会看到
上面定义的 blackbox-k8s-http-services 任务
自定义发现
Service监控端口和路径，可以如下设置：
- job_name: 'blackbox-k8s-http-services'
scrape_interval: 30s
scrape_timeout: 10s
metrics_path: /probe
params:
module: [http_2xx] # 使用定义的http模块
kubernetes_sd_configs:
- role: service # service 类型的服务发现
relabel_configs:
# 只有service的annotation中配置了 prometheus.io/http_probe=true 的才进行发现
- source_labels: [__meta_kubernetes_service_annotation_prometheus_io_http_probe]
action: keep
regex: true
- source_labels: [__meta_kubernetes_service_name, __meta_kubernetes_namespace, __meta_kubernetes_service_annotation_prometheus_io_http_probe_port, __meta_kubernetes_service_annotation_prometheus_io_http_probe_path]
action: replace
target_label: __param_target
regex: (.+);(.+);(.+);(.+)
replacement: $1.$2:$3$4
- target_label: __address__
replacement: blackbox:9115
- source_labels: [__param_target]
target_label: instance
- action: labelmap
regex: __meta_kubernetes_service_label_(.+)
- source_labels: [__meta_kubernetes_namespace]
target_label: kubernetes_namespace
- source_labels: [__meta_kubernetes_service_name]
target_label: kubernetes_name然后，需要在 Service 中配置这样的
annotation ：
annotation:
prometheus.io/http-probe: "true"
prometheus.io/http-probe-port: "8080"

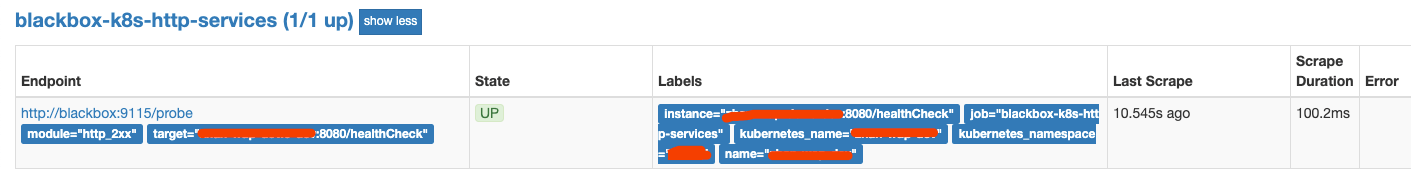

prometheus.io/http-probe-path: "/healthCheck"按上面方法重载 Prometheus，打开 Prometheus 的 Target 页面，就会看到
上面定义的 blackbox-k8s-http-services 任务
发现 Ingress
- job_name: 'blackbox-k8s-ingresses'
scrape_interval: 30s
scrape_timeout: 10s
metrics_path: /probe
params:
module: [http_2xx] # 使用定义的http模块
kubernetes_sd_configs:
- role: ingress # ingress 类型的服务发现
relabel_configs:
# 只有ingress的annotation中配置了 prometheus.io/http_probe=true 的才进行发现
- source_labels: [__meta_kubernetes_ingress_annotation_prometheus_io_http_probe]
action: keep
regex: true
- source_labels: [__meta_kubernetes_ingress_scheme,__address__,__meta_kubernetes_ingress_path]
regex: (.+);(.+);(.+)
replacement: ${1}://${2}${3}
target_label: __param_target
- target_label: __address__
replacement: blackbox:9115
- source_labels: [__param_target]
target_label: instance
- action: labelmap
regex: __meta_kubernetes_ingress_label_(.+)
- source_labels: [__meta_kubernetes_namespace]
target_label: kubernetes_namespace
- source_labels: [__meta_kubernetes_ingress_name]

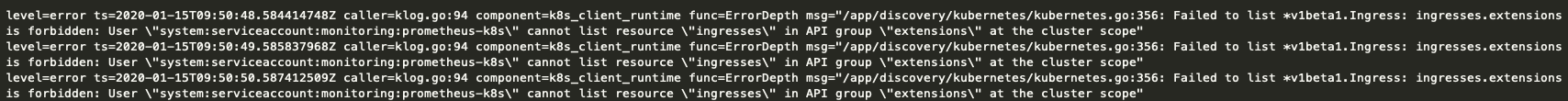

target_label: kubernetes_name按上面方法重载 Prometheus，会出现下面报错，报权限不足
解决方法：在 prometheus-clusterRole.yaml
后面添加下面内容
- apiGroups:
- extensions
resources:
- ingresses
verbs:
- get
- list

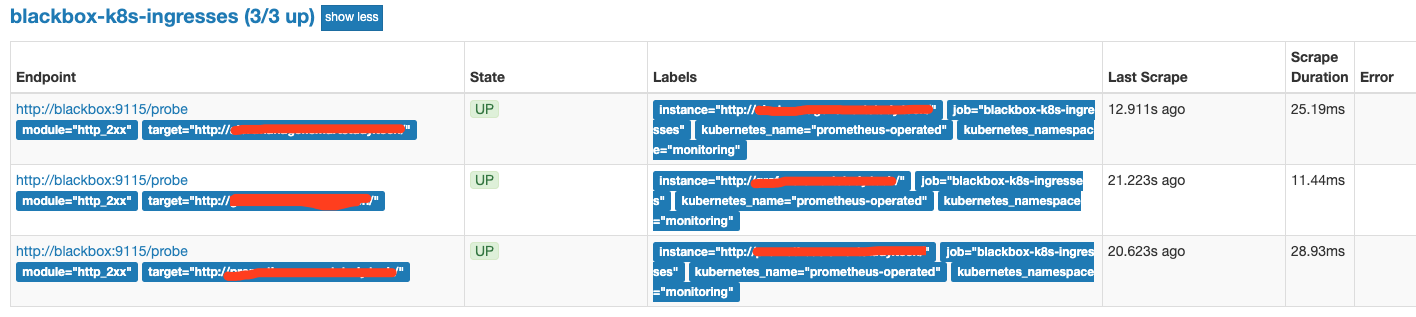

- watch$ kubectl apply -f prometheus-clusterRole.yaml打开 Prometheus 的 Target 页面，就会看到 上面定义的
blackbox-k8s-ingresses 任务
2.3、HTTP 监控（监控外部域名）
- job_name: "blackbox-external-website"
scrape_interval: 30s
scrape_timeout: 15s
metrics_path: /probe
params:
module: [http_2xx]
static_configs:
- targets:
- https://www.baidu.com # 要检查的网址
- https://www.taobao.com
relabel_configs:
- source_labels: [__address__]
target_label: __param_target
- source_labels: [__param_target]
target_label: instance
- target_label: __address__

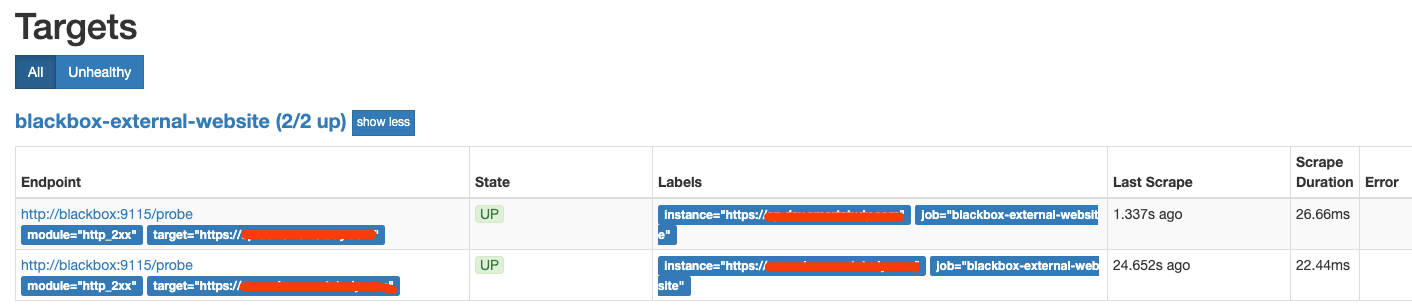

replacement: blackbox:9115打开 Prometheus 的 Target 页面，就会看到 上面定义的
blackbox-external-website 任务
2.4、HTTP Post 监控（监控外部域名）
- job_name: 'blackbox-http-post'
metrics_path: /probe
params:
module: [http_post_2xx]
static_configs:
- targets:
- https://www.example.com/api # 要检查的网址
relabel_configs:
- source_labels: [__address__]
target_label: __param_target
- source_labels: [__param_target]
target_label: instance
- target_label: __address__

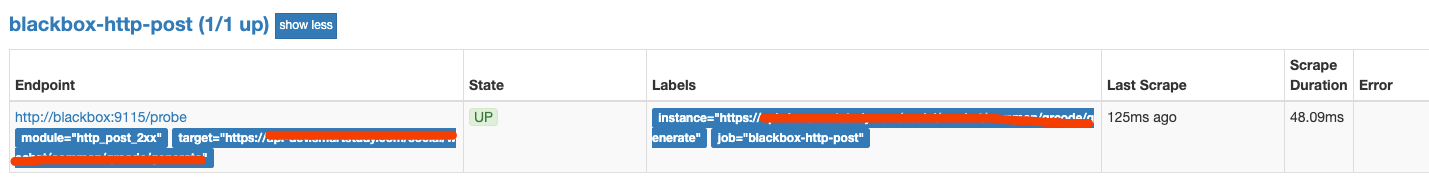

replacement: blackbox:9115打开 Prometheus 的 Target 页面，就会看到 上面定义的
blackbox-http-post 任务

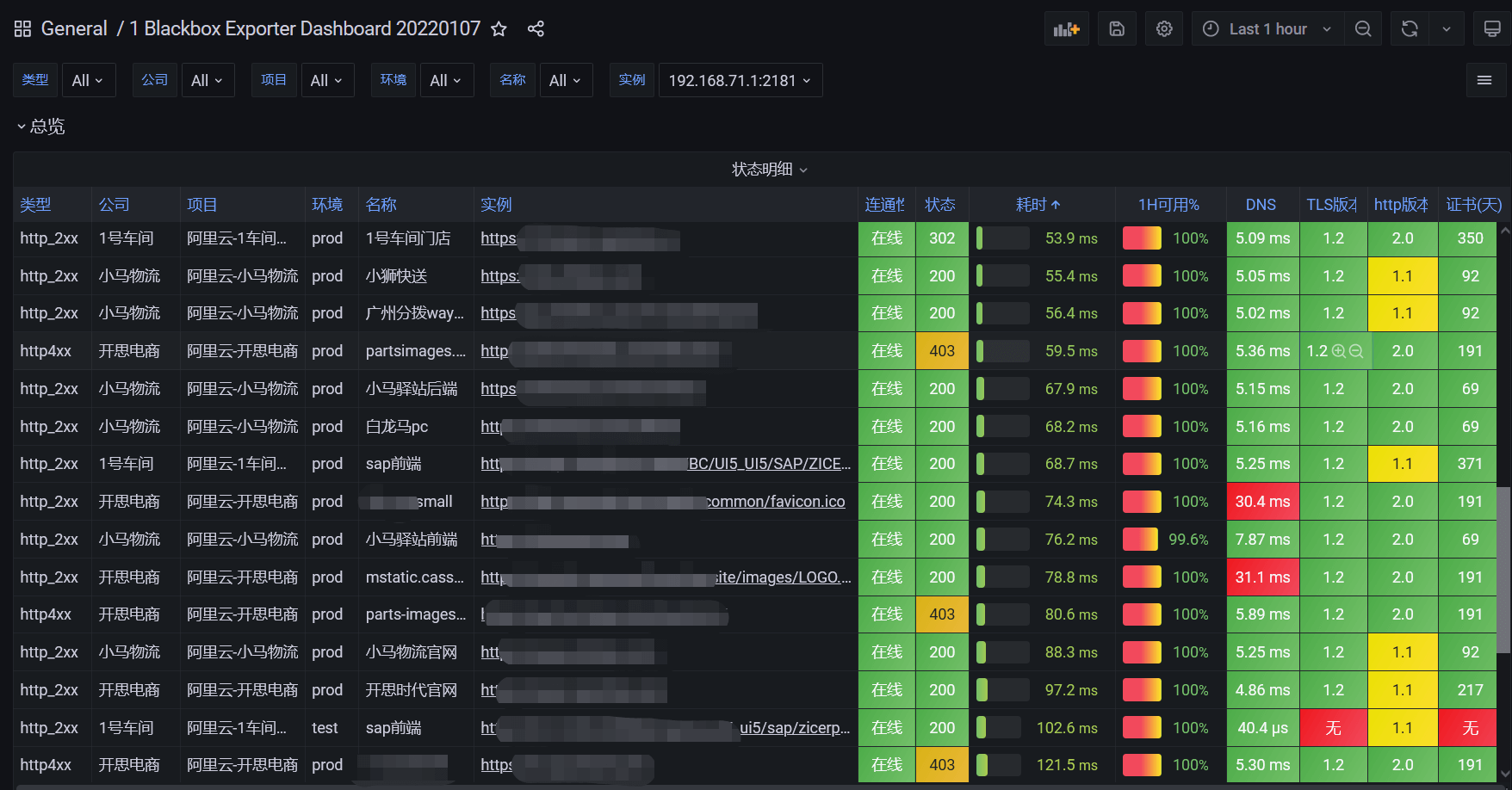

三、Grafana Dashboard
Grafana 官网找到的一个Dashboard
- https://grafana.com/grafana/dashboards/9965
四、小结
Prometheus Blackbox 除了支持对 HTTP 协议进行网络探测以外，Blackbox 还支持对 TCP、DNS、ICMP 等其他网络协议，大家感兴趣的可以从 Blackbox 的 Github项目中获取更多使用方法。
